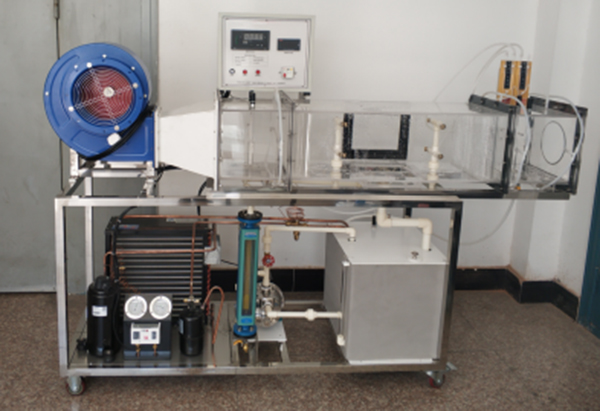

SB-705淋水室性能實驗裝置
一、主要用途：
淋水室性能實驗裝置,淋水室性能實驗臺對加濕后的空氣狀態參數進行測定分析。通過在淋水室中對新風噴不同溫度的水，可實現空氣的冷卻、加濕和減濕等多種空氣處理過程，并可計量水量和水的溫度；
二、產品使用工作環境：
2.1工作環境溫度： 0-40℃。
2.2工作環境濕度： < 80% (無冷凝)。
2.3電源：單相220V，50 Hz。
三、技術及性能參數：
1、冷水系統：壓縮機、冷凝器、蒸發器盤管、高壓水泵、流量計、噴水室、噴嘴、低噪音風機。
2、測量控制系統：控溫儀表、測溫儀表、數顯功率表、U型壓力計。
3、風道斷面尺寸：250*250mm
4、壓縮機：1000W，制冷量 2730W 品牌：日立
5、水泵：自吸式噴射泵，Q＝4.2m3/h，H=35m，N= 370W， 電壓220V ，50Hz
6、離心通風機：電機功率750W 電壓220V 風量2850m3/h全壓490Pa 轉速1400r/m 低噪音風機
7、制冷劑：R22
8、流量計：轉子流量計口徑DN15，流量范圍40-400L/h
四、系統配置清單
|
序號 |
名 稱 |
規格型號 |
數量 |
|
1 |
噴水室 |
|
1套 |
|
2 |
風機 |
CF-11 |
1套 |
|
3 |
制冷壓縮機 |
日立SL232 |
1套 |
|
4 |
風冷冷凝器 |
12M2 |
1套 |
|
5 |
立式儲液器 |
1HP |
1只 |
|
6 |
盤管蒸發器 |
|
1套 |
|
7 |
不銹鋼水泵 |
370W |
1套 |
|
8 |
流量計 |
LZB-15 |
1只 |
|
9 |
測量控制系統 |
|
1套 |
