電機電控配線安裝裝置,電機電控配線安裝實訓設備 > 行業新聞 >電機電控配線安裝實訓設備

2022年2月20日

電機電控配線安裝裝置,電機電控配線安裝實訓設備

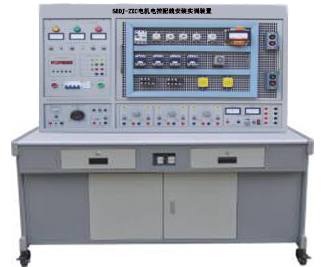

SBDJ-ZXC電機電控配線安裝實訓裝置

一、產品特點：

電機電控配線安裝實訓設備綜合了大中專院校電力拖動工廠電氣控制技術繼電接觸控制等課程教學大綱的要求而研發。采用網孔板結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用于各院�，F(xiàn)階段實訓設備的更新改造，迅速開設實訓課程的理想設備。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、重量：200Kg

三、實訓屏構成與性能：

1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。

2、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。

3、設有450V指針式交流電壓表三只，指示輸入三相電源線電壓。

4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者人身安全。

5、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。

6、勵磁電源：直流220V/0.5A，具有短路保護

7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護

8、連續可調交流電源：0-240V連續可調，具有短路保護

9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護

10、磁盤電阻：90Ω四組，900Ω兩組

11、整流二極管：IN5408四只

四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。

序號	名稱	每臺數量	全室數量	單位	備注
1	控制屏	1	24	套
2	實訓桌	1	24	張
3	學生凳	2	48	張
4	器材配備	1	24	套	見表一
5	老師臺增配資源		1	套

序號	名稱	數量	單位	序號	名稱	數量	單位
1	三相斷路器	1	只	12	信號燈	6	只
2	交流接觸器	6	只	13	接線端子排	5	只
3	熱繼電器	2	只	14	G型導軌	1	根
4	時間繼電器	2	只	15	鈕子開關	3	只
5	三相雙投閘刀	1	只	16	走線槽	2	米
6	三相閘刀	1	只	17	尖嘴鉗	2	把
7	倒順開關	1	只	18	螺絲刀	4	把
8	BK變壓器	1	只	19	三相雙速異步電動機	1	臺
9	行程開關	4	只	20	三相異步電動機	1	臺
10	保險座	6	只	21	三相同步電動機	1	臺
11	鐵殼按鈕	2	只	22	直流并（他）勵電動機	1	臺
